Fotogrametria: Jak zamienić zdjęcia w modele 3D krok po kroku

Fotogrametria to fascynująca technika, która pozwala przekształcić zwykłe zdjęcia w trójwymiarowe modele. Niezależnie od tego, czy jesteś początkującym hobbystą, czy profesjonalistą szukającym nowych narzędzi, ten praktyczny przewodnik krok po kroku pokaże Ci, jak zamienić Twoje fotografie w realistyczne obiekty 3D. Przygotuj się na podróż, w której aparat stanie się Twoim skanerem 3D!

Fotogrametria: jak aparat staje się skanerem 3D

Fotogrametria to technika polegająca na analizie serii zdjęć obiektu, wykonanych z różnych perspektyw, w celu odtworzenia jego trójwymiarowej geometrii i tekstur. To nic innego jak proces, w którym oprogramowanie "uczy się" kształtu i wyglądu przedmiotu na podstawie wielu dwuwymiarowych obrazów. W Polsce obserwuję rosnącą popularność tej metody zarówno wśród hobbystów, jak i profesjonalistów, co świadczy o jej coraz większej dostępności i wszechstronności.

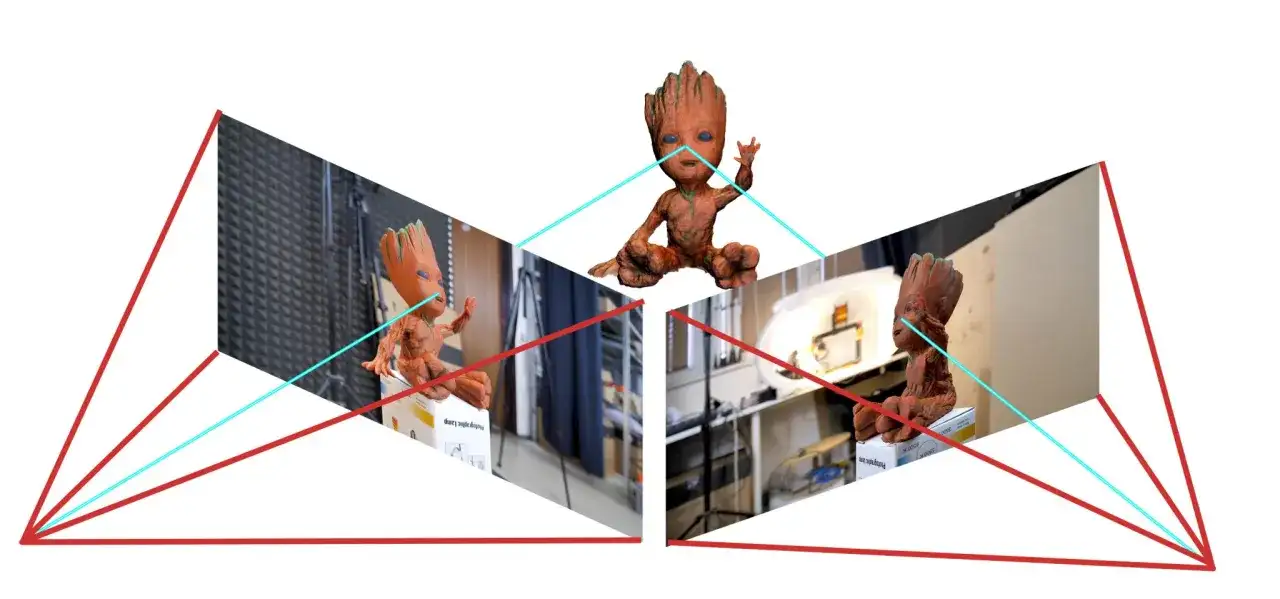

Mechanizm działania fotogrametrii jest zaskakująco prosty w swojej koncepcji. Wyobraź sobie, że robisz wiele zdjęć obiektu z każdej możliwej strony. Oprogramowanie fotogrametryczne analizuje te zdjęcia, szukając na nich tysięcy, a nawet milionów wspólnych punktów. Na podstawie tego, jak te same punkty przesuwają się i zmieniają perspektywę na kolejnych zdjęciach, program jest w stanie obliczyć ich położenie w przestrzeni 3D. W ten sposób, krok po kroku, rekonstruuje głębię i kształt całego obiektu, tworząc jego cyfrową kopię.

Zastosowania fotogrametrii są niezwykle różnorodne i inspirujące. Jako Ewa Zalewska, widzę potencjał tej techniki w wielu branżach:

• Druk 3D: Możemy tworzyć spersonalizowane figurki, precyzyjne repliki przedmiotów, a nawet części zamienne, które następnie wydrukujemy.
• E-commerce i marketing: Firmy coraz częściej wykorzystują modele 3D produktów na swoich stronach internetowych, umożliwiając klientom interaktywne oglądanie towaru z każdej strony, co znacząco zwiększa zaangażowanie.
• Gry i Wirtualna Rzeczywistość (VR): Twórcy gier i aplikacji VR mogą szybko tworzyć realistyczne zasoby (tzw. assety) do swoich wirtualnych światów, co skraca czas produkcji i podnosi jakość grafiki.
• Digitalizacja dziedzictwa kulturowego: Muzea i instytucje kultury mogą archiwizować i udostępniać online zbiory, takie jak rzeźby, eksponaty archeologiczne czy detale architektoniczne, chroniąc je dla przyszłych pokoleń.

Przygotowanie idealnych zdjęć: fundament udanego modelu 3D

Często słyszę pytanie o to, jaki sprzęt jest potrzebny do fotogrametrii. Moja odpowiedź zawsze brzmi: wystarczy smartfon z dobrym aparatem! Oczywiście, profesjonalne lustrzanki czy bezlusterkowce dadzą lepsze rezultaty, ale to nie sprzęt jest tu najważniejszy. Kluczowa jest technika wykonywania zdjęć. Nawet najlepszy aparat nie pomoże, jeśli zdjęcia będą źle wykonane. Skupmy się więc na tym, co naprawdę ma znaczenie.

Aby zapewnić wysoką jakość modelu 3D, musimy przestrzegać kilku kluczowych zasad fotografowania:

• Seria zdjęć wokół obiektu: Wykonaj zdjęcia, poruszając się wokół obiektu w stałej odległości. Ważne jest, aby pokryć każdy jego fragment.
• Pokrycie między zdjęciami: Każde kolejne zdjęcie powinno mieć około 60-80% pokrycia z poprzednim. To zapewnia oprogramowaniu wystarczającą ilość danych do precyzyjnego połączenia obrazów.
• Ostra ostrość na całym obiekcie: Upewnij się, że obiekt jest ostry na każdym zdjęciu. Rozmycie może prowadzić do zniekształceń w modelu.
• Równomierne oświetlenie: To absolutna podstawa. Najlepiej fotografować w pochmurny dzień lub w pomieszczeniu z rozproszonym światłem, aby unikać ostrych cieni i silnych refleksów, które mogą "oszukać" oprogramowanie.

W mojej praktyce zauważyłam, że najczęstsze błędy prowadzące do słabych modeli wynikają z kilku powtarzających się problemów:

• Błyszczące powierzchnie: Materiały odbijające światło (np. metal, szkło) są bardzo trudne do zeskanowania, ponieważ refleksy zmieniają się na każdym zdjęciu, dezorientując algorytmy.
• Przezroczyste obiekty: Szkło czy plastik nie mają stałych punktów, które oprogramowanie mogłoby śledzić, co uniemożliwia rekonstrukcję.
• Jednolite, pozbawione detali powierzchnie: Gładkie, jednokolorowe powierzchnie (np. biała ściana) nie dostarczają wystarczającej liczby unikalnych punktów do analizy.
• Słabe oświetlenie i ostre cienie: Niewystarczające światło lub zbyt mocne, kierunkowe cienie mogą ukrywać detale lub tworzyć fałszywe informacje o geometrii.

Liczba zdjęć potrzebnych do stworzenia modelu 3D zależy przede wszystkim od złożoności obiektu. Mały, prosty obiekt może wymagać 50-100 zdjęć, podczas gdy skomplikowana rzeźba czy duży budynek mogą potrzebować ich kilkuset, a nawet tysięcy. Zawsze dąż do pełnego pokrycia, z zachowaniem wspomnianego 60-80% zachodzenia między zdjęciami. Pamiętaj, że lepiej zrobić więcej zdjęć niż za mało. Oprogramowanie może odrzucić zbędne ujęcia, ale nie jest w stanie wygenerować informacji z brakujących perspektyw. Zawsze wolę mieć nadmiar danych, niż borykać się z dziurami w modelu.

Wybór narzędzi: darmowe i płatne programy do fotogrametrii

Rynek oprogramowania do fotogrametrii jest bogaty i oferuje rozwiązania dla każdego budżetu i poziomu zaawansowania. Dla początkujących, którzy chcą spróbować swoich sił bez ponoszenia kosztów, dostępne są świetne darmowe opcje. Wśród nich na szczególną uwagę zasługuje Meshroom, będący oprogramowaniem open-source. Jest to potężne narzędzie, choć wymaga dość mocnego komputera, zwłaszcza karty graficznej NVIDIA z obsługą technologii CUDA. Innym interesującym rozwiązaniem jest RealityCapture w modelu licencjonowania PPI (Pay-Per-Input), który pozwala na darmowe przetwarzanie danych, a płatność następuje dopiero za eksport finalnego modelu.

Zacznijmy od Meshroom. Jego największą zaletą jest to, że jest całkowicie darmowy i oferuje profesjonalne możliwości. Działa na zasadzie węzłów, co daje dużą kontrolę nad procesem, ale może być nieco przytłaczające dla początkujących. Jak już wspomniałam, kluczowym wymogiem sprzętowym jest karta graficzna NVIDIA z obsługą CUDA. Bez niej procesy obliczeniowe będą trwać znacznie dłużej, a w niektórych przypadkach mogą być niemożliwe do wykonania. Jeśli masz odpowiedni sprzęt, Meshroom to doskonały punkt startowy.

Jeśli chodzi o RealityCapture w modelu PPI, to jest to narzędzie cenione za niezwykłą szybkość przetwarzania. Możliwość darmowego przetwarzania sprawia, że jest bardzo dostępne dla hobbystów, którzy mogą eksperymentować do woli, płacąc tylko wtedy, gdy ich model jest gotowy do wykorzystania komercyjnego lub do eksportu w wysokiej rozdzielczości. W ostatnich latach na popularności zyskały również aplikacje mobilne, takie jak Polycam czy KIRI Engine. Wykorzystują one sensory LiDAR, wbudowane w nowsze modele iPhone'ów (od iPhone'a 12 Pro wzwyż), co znacznie upraszcza i przyspiesza proces skanowania 3D. Możesz tworzyć modele bezpośrednio na smartfonie, co jest idealne do szybkich, mniej precyzyjnych skanów.

Dla tych, którzy potrzebują najwyższej precyzji, szybkości i zaawansowanych funkcji, dostępne są płatne, profesjonalne rozwiązania. Agisoft Metashape jest uważany za standard w branży i jest szeroko stosowany w geodezji, archeologii, architekturze i innych dziedzinach, gdzie wymagana jest duża dokładność. Oferuje zaawansowane narzędzia do mapowania i modelowania. Pełna licencja RealityCapture również jest doskonałym wyborem, zwłaszcza ze względu na jego niezrównaną szybkość przetwarzania danych, co jest kluczowe przy dużych projektach. Inwestycja w takie oprogramowanie jest uzasadniona, gdy precyzja jest krytyczna, pracujesz nad dużymi projektami komercyjnymi lub potrzebujesz zaawansowanych funkcji, których darmowe narzędzia nie oferują.

Tworzymy pierwszy model 3D: praktyczny przewodnik z Meshroom

Przejdźmy teraz do praktyki z Meshroom. Interfejs programu, choć na początku może wydawać się skomplikowany ze względu na swój węzłowy charakter, jest intuicyjny po krótkim zapoznaniu. Po lewej stronie znajdziesz panel do importowania zdjęć, w centralnej części okno podglądu procesu przetwarzania, a na dole graf węzłów, który wizualizuje kolejne etapy pracy. To właśnie w tych miejscach będziemy pracować, obserwując, jak nasze zdjęcia zamieniają się w trójwymiarowy model.

Oto instrukcja krok po kroku, jak zaimportować zdjęcia i uruchomić proces w Meshroom:

1. Utwórz nowy projekt: Na górnym pasku wybierz "File" -> "New".
2. Zaimportuj zdjęcia: Przeciągnij i upuść wszystkie swoje zdjęcia do panelu "Images" po lewej stronie lub użyj opcji "File" -> "Import Images".
3. Sprawdź zdjęcia: Upewnij się, że wszystkie zdjęcia zostały poprawnie zaimportowane i są widoczne w panelu.
4. Uruchom przetwarzanie: Kliknij przycisk "Start" (zielony przycisk odtwarzania) na górnym pasku. Meshroom automatycznie rozpocznie proces, przechodząc przez kolejne węzły grafu.

Proces przetwarzania w Meshroom składa się z kilku kluczowych etapów, z których każdy generuje coraz bardziej zaawansowane dane:

• Wyrównanie zdjęć (Align Photos): Na tym etapie oprogramowanie analizuje zdjęcia, identyfikuje wspólne punkty i określa pozycję oraz orientację każdego aparatu w przestrzeni. Wynikiem jest rzadka chmura punktów.
• Budowanie gęstej chmury punktów (Build Dense Cloud): Po wyrównaniu zdjęć, program generuje znacznie gęstszą chmurę punktów, precyzyjniej odwzorowującą powierzchnię obiektu. To jest podstawa do dalszej rekonstrukcji.
• Tworzenie siatki (Build Mesh): Na podstawie gęstej chmury punktów, Meshroom tworzy trójkątną siatkę, która stanowi geometryczną strukturę modelu 3D. To już jest widoczny kształt obiektu.
• Nałożenie tekstury (Build Texture): Na koniec, program projektuje oryginalne zdjęcia na siatkę 3D, tworząc realistyczną teksturę, która nadaje modelowi kolor i detale powierzchni.

Po zakończeniu wszystkich etapów przetwarzania, Twój model 3D jest gotowy do eksportu. Oto jak to zrobić:

1. Znajdź węzeł "Texturing": W grafie węzłów znajdź ostatni węzeł o nazwie "Texturing".
2. Kliknij prawym przyciskiem myszy: Na węźle "Texturing" kliknij prawym przyciskiem myszy i wybierz "Open Folder".
3. Znajdź pliki modelu: W otwartym folderze znajdziesz pliki modelu w popularnych formatach, takich jak OBJ (z plikami MTL i teksturami) lub FBX. Te pliki możesz dalej edytować w innych programach 3D lub wykorzystać do swoich projektów.

Ostatnie szlify: jak udoskonalić i zoptymalizować model 3D

Nawet najlepiej wykonany model fotogrametryczny często wymaga "ostatnich szlifów". Najczęstsze przyczyny powstawania dziur, niechcianych fragmentów czy zniekształceń w modelu to słabe pokrycie zdjęć (zwłaszcza w trudno dostępnych miejscach), problematyczne powierzchnie, które nie dostarczyły wystarczającej ilości danych, a także drobne błędy w algorytmach oprogramowania. To normalna część procesu i nie należy się tym zniechęcać.

Na szczęście istnieją narzędzia do edycji siatki, które pozwalają na "wyczyszczenie" i udoskonalenie modelu. Moim ulubionym, darmowym i niezwykle potężnym programem do tego celu jest Blender. To prawdziwy kombajn do grafiki 3D. W Blenderze możesz wykonać podstawowe operacje, takie jak:

• Usunięcie niechcianych fragmentów tła: Często skanujemy obiekt z tłem, które chcemy usunąć. Blender pozwala na łatwe zaznaczanie i usuwanie zbędnych części siatki.
• Naprawa dziur w siatce: Jeśli w modelu pojawiły się dziury, Blender oferuje narzędzia do ich automatycznego lub ręcznego wypełniania, co jest kluczowe np. przed drukiem 3D.
• Wygładzanie powierzchni: Czasami siatka może być nieco "poszarpana". Blender pozwala na wygładzenie powierzchni, poprawiając estetykę modelu.

Poza czyszczeniem, równie ważna jest optymalizacja modelu. Modele generowane przez fotogrametrię często mają bardzo dużą liczbę polygonów (trójkątów), co sprawia, że są ciężkie i trudne do wykorzystania w grach, aplikacjach VR czy na stronach WWW. Optymalizacja, czyli zmniejszenie liczby polygonów (tzw. retopologia), jest kluczowa dla płynności działania. Blender również oferuje narzędzia do tego celu, pozwalając na redukcję złożoności modelu przy zachowaniu jego wizualnej jakości. Dzięki temu model będzie lżejszy i bardziej użyteczny w szerokim zakresie zastosowań.

Co dalej z modelem? Praktyczne zastosowania i inspiracje

Kiedy Twój model 3D jest już gotowy i zoptymalizowany, otwiera się przed Tobą mnóstwo możliwości. Jednym z najpopularniejszych zastosowań fotogrametrii jest przygotowanie modeli do druku 3D. Dzięki tej technice możesz tworzyć spersonalizowane figurki bliskich, repliki ulubionych przedmiotów, a nawet zeskanować uszkodzoną część, aby wydrukować jej zamiennik. Pamiętaj tylko, aby przed drukiem upewnić się, że model jest "manifold", czyli nie ma dziur i jest zamkniętą bryłą.

Modele 3D doskonale sprawdzają się również w świecie online. Możesz udostępnić je na swojej stronie internetowej, w sklepie e-commerce, a nawet w mediach społecznościowych. Coraz więcej firm w Polsce wykorzystuje interaktywne modele 3D produktów, pozwalając klientom obracać je i oglądać z każdej strony, co znacząco wzbogaca doświadczenie zakupowe i buduje zaufanie.

Rozwijając temat zastosowań, nie mogę nie wspomnieć o branży gier i Wirtualnej Rzeczywistości (VR). Fotogrametria to prawdziwa rewolucja dla twórców, umożliwiająca szybkie tworzenie niezwykle realistycznych assetów od kamieni i drzew, po całe budynki które w mgnieniu oka przenoszą graczy do immersyjnych światów. Równie ważne jest zastosowanie w digitalizacji dziedzictwa kulturowego. Polskie muzea i instytucje, takie jak Muzeum Narodowe w Warszawie czy Wawel, coraz częściej wykorzystują fotogrametrię do archiwizacji i udostępniania online swoich zbiorów rzeźb, eksponatów archeologicznych, a nawet detali architektonicznych. To pozwala na zachowanie tych skarbów dla przyszłych pokoleń i udostępnienie ich szerokiej publiczności na całym świecie.

Rozwiązujemy najczęstsze problemy: przewodnik po wyzwaniach fotogrametrii

Wymagania sprzętowe to jedno z najczęściej zadawanych pytań. Do efektywnej pracy z fotogrametrią potrzebujesz komputera z dużą ilością pamięci RAM minimum 16 GB, a najlepiej 32 GB lub więcej, zwłaszcza przy większych projektach. Kluczowa jest również mocna karta graficzna, najlepiej NVIDIA z obsługą technologii CUDA, ponieważ wiele programów (jak np. Meshroom) wykorzystuje ją do przyspieszenia obliczeń. Jeśli Twój komputer nie spełnia tych wymagań, nie martw się! Istnieją rozwiązania chmurowe, które pozwalają na przetwarzanie danych na zdalnych, potężnych serwerach, co jest świetną alternatywą.

Radzenie sobie z problematycznymi powierzchniami to prawdziwa sztuka:

• Błyszczące i przezroczyste: Najlepszym sposobem jest matowienie powierzchni. Możesz użyć talku, suchego szamponu w sprayu (który łatwo usunąć) lub specjalnych sprayów matujących. To sprawi, że powierzchnia będzie miała więcej detali, które oprogramowanie może śledzić.
• Jednolite, pozbawione detali: Jeśli obiekt jest jednokolorowy i gładki, spróbuj dodać na nim tymczasowe, drobne markery (np. małe kawałki papieru z nadrukowanymi wzorami), które program będzie mógł śledzić. Pamiętaj, aby usunąć je po zeskanowaniu.

Skanowanie dużych obiektów, takich jak budynki czy całe przestrzenie, to już wyzwanie na inną skalę. Oto kilka wskazówek, które pomogą Ci w takich projektach:

• Użycie drona: Do zdjęć z góry i trudno dostępnych miejsc, dron jest niezastąpiony. Zapewnia stabilne ujęcia i pozwala na pokrycie dużych obszarów w krótkim czasie.
• Planowanie sesji: Dokładnie zaplanuj ścieżkę lotu drona lub trasę, którą będziesz się poruszać z aparatem. Upewnij się, że każde zdjęcie ma odpowiednie pokrycie z sąsiednimi.
• Warunki oświetleniowe: W przypadku dużych obiektów zewnętrznych, kluczowe jest fotografowanie w pochmurny dzień, aby uniknąć ostrych cieni, które mogą zniekształcić model.
• Punkty kontrolne: Przy bardzo dużych obszarach warto umieścić na ziemi punkty kontrolne o znanych współrzędnych, które pomogą w precyzyjnym skalowaniu i pozycjonowaniu modelu.
